256-Kavitätenwerkzeug für Serienfertigung von Einzelleiterabdichtungen

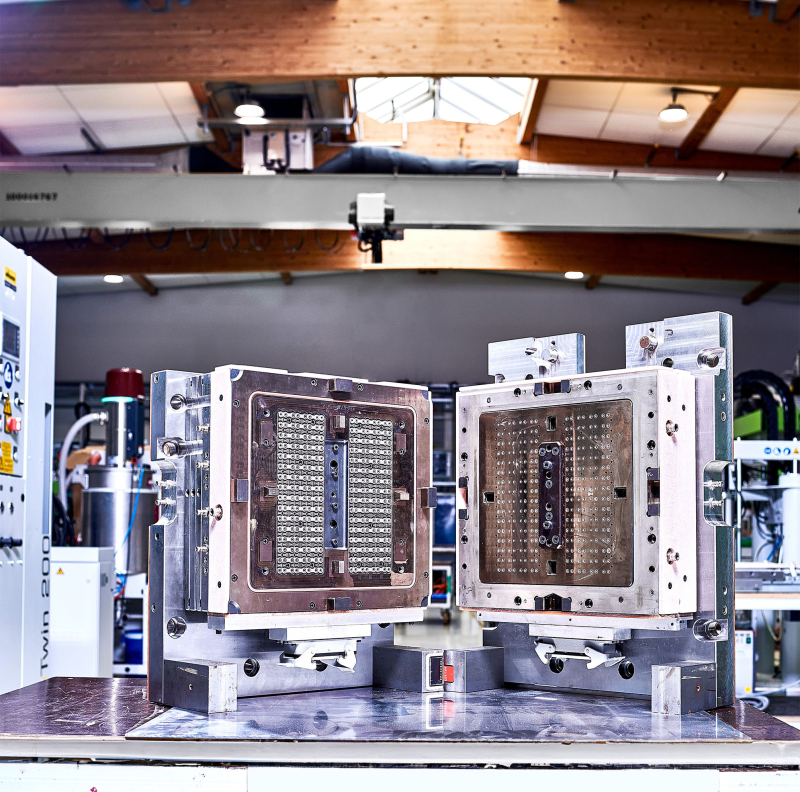

Bild von Werkzeug

1-Komponenten-Werkzeuge von RICO



Das 256-Kavitäten-Werkzeug mit einem Schussgewicht à 0,06 Gramm wurde für die Serienfertigung von Einzelleiterabdichtungen aus Flüssigsilikonspritzguss konzipiert. Die Zykluszeit beträgt nur 12 Sekunden bei einer Schließkraft von 90 Tonnen.



Kaltkanal á la RICO



Trotz der 256 Kavitäten erweist sich das Werkzeug mit einer Formkastengröße von lediglich 446 mm x 611 mm x 351 mm als äußerst kompakt. Dies in Kombination mit einer ebenso kompakten Auslegung der gesamten Spitzgusszeit führt zu einer erhöhten Produktivität pro Quadratmeter der benutzten Fläche. Der von den RICO-Spezialisten im Haus entwickelte Kaltkanal mit Doppeldüsensystem sorgt für eine abfallfreie Direktanspritzung. Ein weiterer Vorteil der platzsparenden Bauweise und dem 1:2 Verhältnis der Kaltkanal-Düsen: eine optimale Wärmebilanz bei der eingesetzten Heizung bzw. Kühlung und zusätzlich ein geringstmöglicher Versatz. Das Werkzeug erfüllt definitiv die höchsten Ansprüchen an Maßhaltigkeit und Teilespezifikation. Für mehr Effizienz und Zeitersparnis sorgt der selbstbalancierende Kaltkanal, der nicht ständig aufwändig eingestellt werden muss.

Ideales Handling bei hoher Prozesssicherheit



Das duale Entformsystem erlaubt sowohl die Produktion als Schüttgut als auch eine einzelnestseparierte Ablage. Die Einzelnestseparierung führt zu einer höheren Verfügbarkeit in der Produktion und bringt so einen großen Schritt in Richtung der bekannten 0 ppm Strategie. Dank Schnellspannsystem bzw. durch Funktionsintegrationen – wie beispielsweise der Zentrierung in das Wechselpaket – ist das rasche und friktionsfreie Wechseln verschiedener Einsatzgarnituren ganz simpel möglich. Ein übergreifendes, technisches Spezifikum bei RICO-Werkzeugen: Sie fahren auch im kalten Zustand auf Schließkraft ohne Komponenten zu beschädigen und sie vermeiden teure Stillstandzeiten und -kosten.



„Alles aus einem Guss“ – Durch die gemeinsame Konstruktion und die Auslegung von Werkzeug einerseits und der Automatisierung andererseits vermeidet RICO hohe Komplexitätsgrade und steigert die Prozesssicherheit wesentlich.
